Descrição

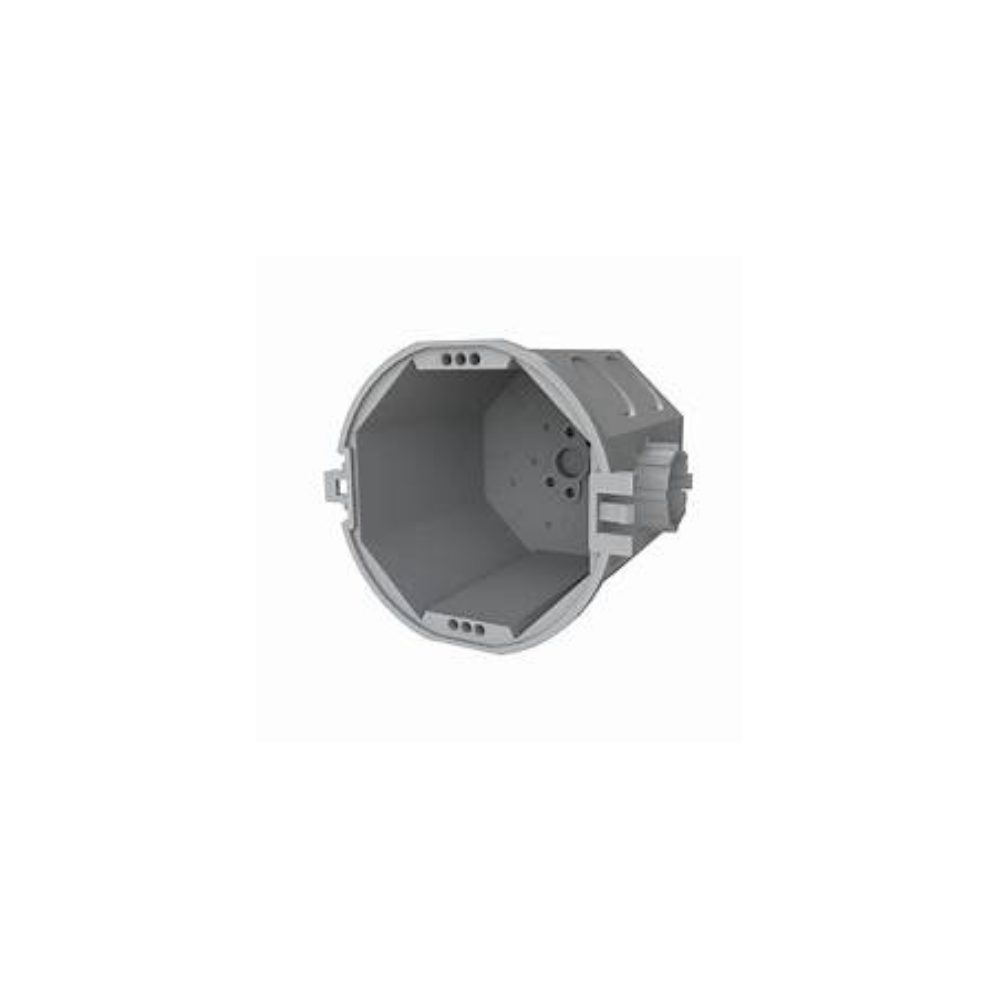

Características Técnicas Detalhadas
- Dimensões e Formato
| Modelo |
Dimensões (Largura x Altura x Profundidade) |
| Caixa funda padrão |
70 x 68 x 60 mm |
| Caixa funda agrupável |
69 x 69 x 64 mm |
| Diâmetro de corte |
60 mm |
A principal diferença para a caixa simples (42 mm de profundidade) é a maior capacidade interior, permitindo alojar mais cabos e acessórios .
- Materiais
| Componente |
Material |
Características |
| Corpo da caixa |
Poliestireno (PS) ou Termoplástico |
Cor branca RAL 9010, isolante eléctrico |
| Tampa |
Poliestireno (PS) |
Encaixe com pressão ou parafusos |
| Parafusos de fixação |
Aço zincado (acabamento azul) |
Resistência à corrosão |
| Característica especial |
Livre de halogéneos |
Segurança em caso de incêndio |
- Entradas e Passagens
| Parâmetro |
Valor |
| Número de entradas |
4 a 12 entradas, dependendo do modelo |
| Diâmetro das entradas |
Para tubos de Ø16mm, Ø20mm, Ø25mm |
| Entrada pela parte de trás |
Sim (compatível com passagem posterior) |
| Tipo de entradas |
Destacáveis para passagem de cabos |
| Compatibilidade |
Cabos flexíveis e tubos lisos ou corrugados |
- Propriedades Eléctricas
| Parâmetro |
Valor |
| Tensão de isolamento nominal |
600 V (com tampa instalada) |
| Rigidez dieléctrica |
≥ 2000 V (ensaio conforme EN 60670) |
| Resistência de isolamento |
> 100 MΩ |
| Material isolante |
Classe II (duplo isolamento) |
| Secção máxima do condutor |
2,5 mm² |
- Propriedades Mecânicas e Ambientais
| Parâmetro |
Valor |
| Grau de protecção (encastrada com tampa) |
IP20 (protecção contra objectos sólidos >12mm) |
| Grau de protecção IP40 |
Com tampa específica (protecção contra objectos >1mm) |
| Resistência ao impacto |
IK06 a IK07 |
| Temperatura de operação |
-5°C a +60°C |
| Humidade relativa máxima |
95% (sem condensação) |
| Material |
Reciclável |
