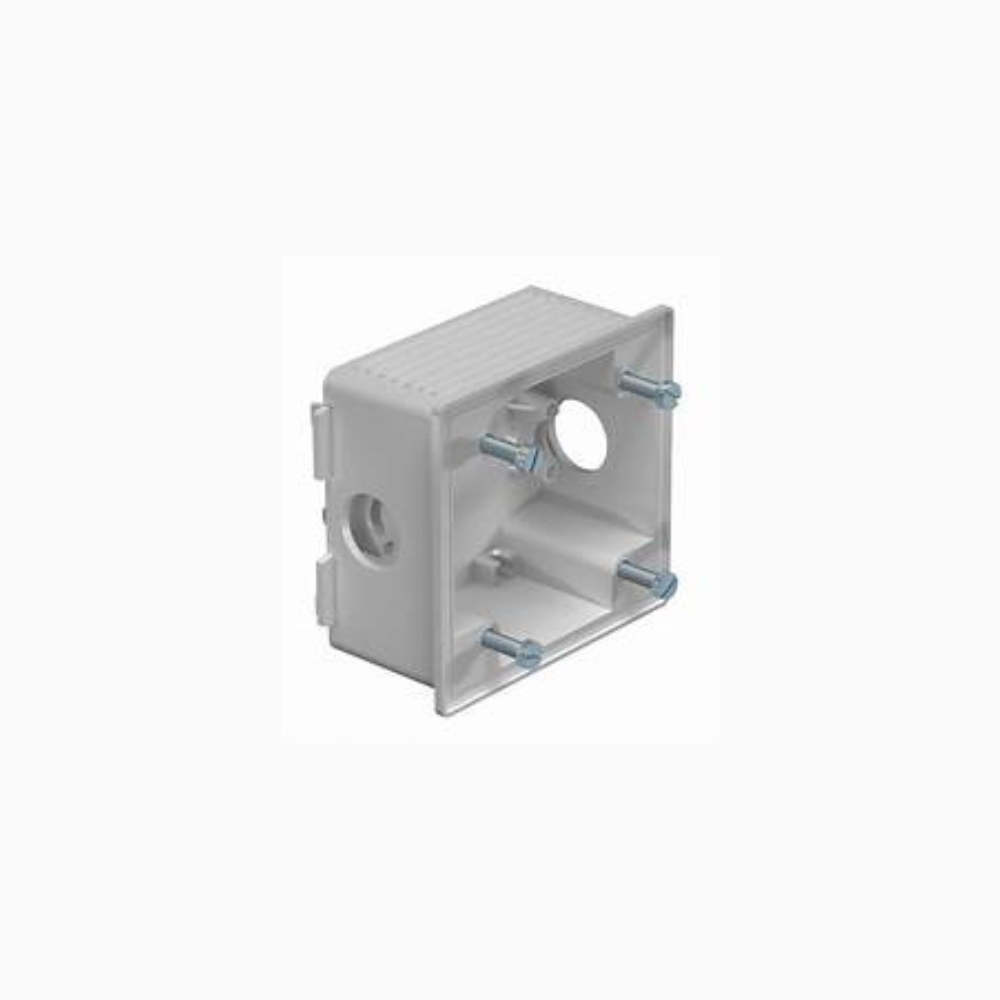

Caixa de Derivação Quadrada

Descrição

Características Técnicas Detalhadas

1. Dimensões e Formatos

Modelo	Dimensões Externas (LxAxP)	Dimensões Internas (LxAxP)	Nº de Entradas
Série T40 (compacta)	90 x 90 x 52 mm	77 x 77 x 46 mm	7 entradas
Série X01 (média)	95 x 95 x 60 mm	85 x 85 x 45 mm	7 entradas
Série X04 (grande)	114 x 114 x 78 mm	102 x 102 x 60 mm	7 entradas

Diâmetro das entradas: Ø20mm / Ø25mm (com membranas destacáveis)

2. Materiais

Componente	Material	Características
Corpo da caixa	Policarbonato (PC) ou Polipropileno (PP)	Alta resistência mecânica
Tampa	Policarbonato (PC) – opaca ou transparente	Encaixe com parafusos ou fecho rápido
Juntas de vedação	Elastómero (borracha)	Garantia de estanquidade IP67
Característica especial	Isento de halogéneos	Segurança contra incêndio
Resistência UV	Sim (estabilizada)	Adequado para exterior

3. Propriedades Eléctricas

Parâmetro	Valor
Tensão de isolamento nominal	500V a 750V
Rigidez dieléctrica	≥ 2000 V (ensaio conforme EN 60670)
Resistência de isolamento	> 100 MΩ
Temperatura de filamento incandescente	650°C (prova de chama)
Secção máxima do condutor	4 mm²
Secção mínima do condutor	0,8 mm² a 1,5 mm²

4. Propriedades Mecânicas e Ambientais

Parâmetro	Valor
Grau de protecção	IP56 (protecção contra jactos de água)
Grau de protecção	IP67 (imersão temporária)
Resistência ao impacto	IK07 (impacto moderado – 2J)
Resistência ao impacto	IK09 (impacto forte – 5J)
Temperatura de operação	-25°C a +65°C
Resistência a agentes químicos	Boa (óleos, gorduras, solventes moderados)
Resistência UV (exterior)	Sim (estabilizada)

5. Graus de Protecção – Comparação

IP	Protecção contra sólidos	Protecção contra líquidos	Aplicação
IP56	Total (poeira)	Jactos de água potentes	Exterior protegido
IP67	Total (poeira)	Imersão temporária (1m)	Exterior, industrial, obras
