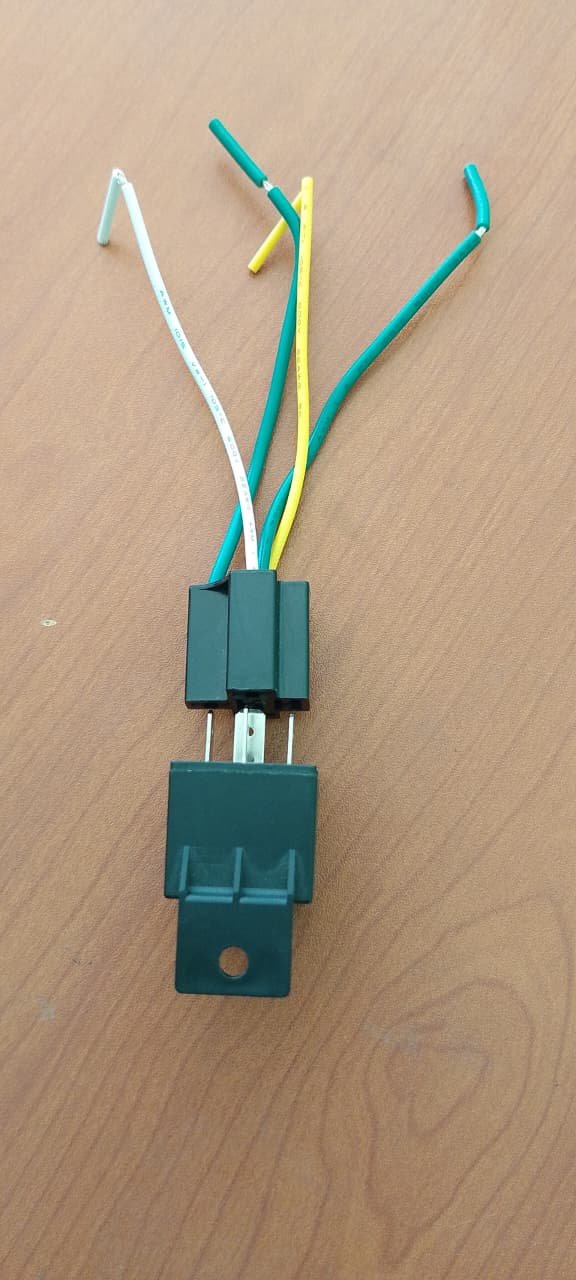

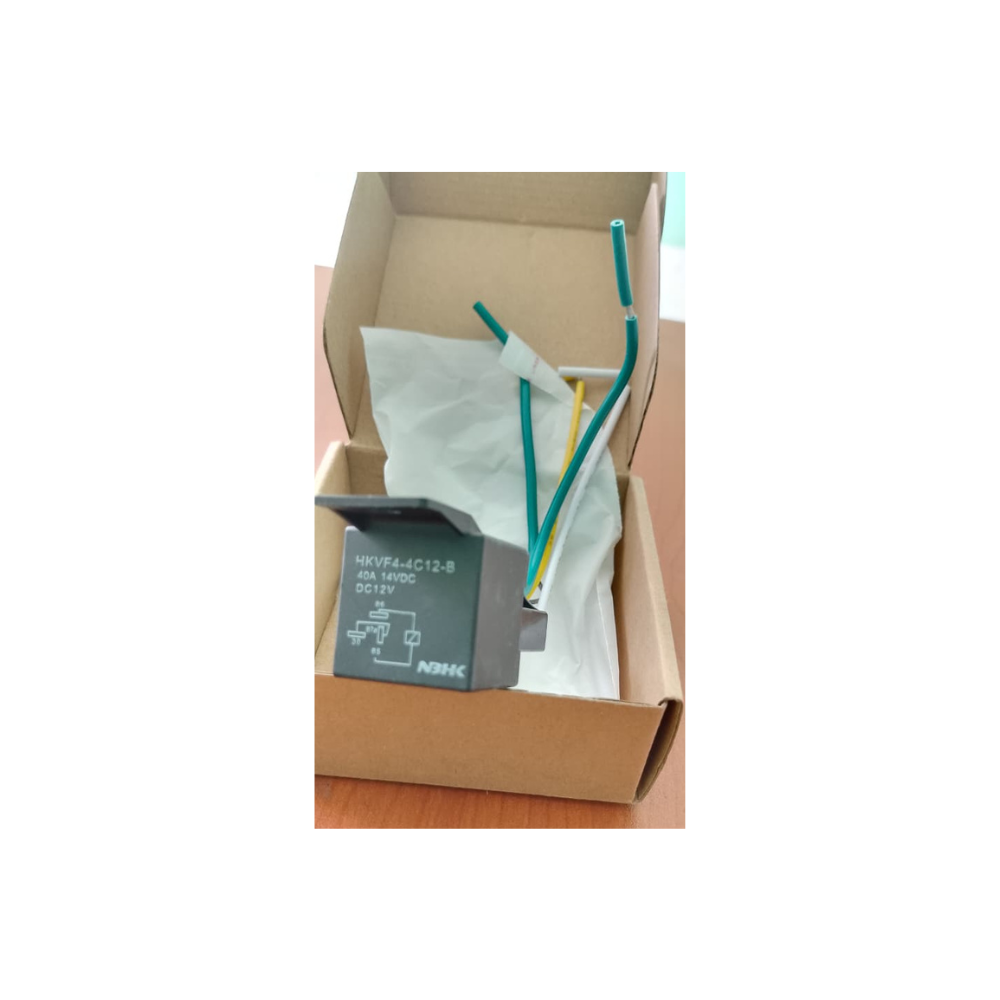

Relé GPS

Descrição

1. Especificações do Hardware
Descrição dos Parâmetros do Produto
Características Eléctricas
Parâmetro / Descrição
Alimentação Alimentação por corrente do próprio carro
Intervalo de tensão de funcionamento DC 9V – 95V
Corrente de funcionamento 12V / Média 35mA
Corrente em modo de repouso 12V / Média 10mA
Capacidade da bateria incorporada 60 mAh (bateria de polímero 3.7V) – opcional

Características Ambientais
Parâmetro Descrição
Intervalo de temperatura de funcionamento -20°C a 75°C
Temperatura de armazenamento -30°C a 80°C
Intervalo de humidade de funcionamento 10% – 85% RH sem condensação
Características de Comunicação
Parâmetro / Descrição
Cartão SIM do próprio Rastreador GPS
Banda de frequência de comunicação LTE/4G LTE-FDD: B1/B3/B5/B7/B8/B20
GSM/2G B3/B8
Antena de comunicação Antena interna
Especificação da antena Antena FPC

Características de Posicionamento GPS/BD
Parâmetro / Descrição

Tempo de arranque a frio Média: 32 segundos
Tempo de arranque a quente Média: 1 segundo
Sensibilidade de rastreio -162 dBm
Antena de posicionamento Antena dieléctrica cerâmica incorporada
Especificação da antena 18mm × 18mm × 4mm
Banda de frequência GPS L1: 1575.42 ± 1.023MHz
Banda de frequência Beidou B1: 1561.098 ± 2.046MHz
Número de canais satélite 32
Precisão do posicionamento <10m (1σ)
Precisão de sincronização <30ns (1σ)
Precisão de velocidade <0.1m/s (1σ)
Velocidade máxima 515m/s
Altitude máxima 18000m

Interface Externa

Parâmetro / Descrição
Corte de combustível e energia Uma linha de saída de baixa tensão (linha de controlo do relé)
SOS (opcional) Linha de detecção de alarme SOS

Parâmetros Físicos
Parâmetro / Descrição
Dimensões da unidade principal (comprimento, largura e altura) 79mm × 33mm × 16mm
Material da estrutura Plástico ABS
Peso da unidade principal 40g
2. Funcionalidades
Suporta múltiplas funções de alarme, incluindo falha de energia, excesso de velocidade, vibração e baixa tensão.
Suporta a capacidade de desligar os circuitos de combustível/eléctricos do objecto monitorizado, permitindo funções como corte de energia e combustível.
Suporta cercas electrónicas (geofencing). Os utilizadores podem definir cercas electrónicas virtuais através da plataforma/aplicação. A plataforma detectará e emitirá um alarme quando o dispositivo entrar ou sair da área definida.
O terminal utiliza um módulo GPRS industrial de alta estabilidade e elevada fiabilidade, com antena GSM de alta sensibilidade incorporada.
Suporta transmissão de dados TCP/IP e ligação ao servidor através de nome de domínio ou endereço IP.
O chip de memória de grande capacidade incorporado suporta armazenamento de dados offline e retransmissão de dados em zonas sem cobertura. Quando o veículo estiver em áreas com sinal fraco ou interferência severa, o dispositivo armazena temporariamente os dados operacionais na memória flash. Assim que o sinal regressar, os dados são retransmitidos para evitar perdas de informação.
Acelerómetro de 3 eixos incorporado, integrado com algoritmos de aceleração de alta precisão, fornecendo informação em tempo real sobre o estado e postura do veículo.
Módulo de posicionamento GPS/BDS de dupla tecnologia satélite de alta sensibilidade e antena cerâmica anti-interferência garantem sinais mais estáveis, suportando posicionamento rápido AGPS, rastreio e sincronização temporal.
No modo de repouso, suporta monitoria de baixa tensão da bateria e alarmes, alarmes por vibração anormal e reporte automático do estado de arranque, desligamento e repouso do veículo.
Suporta actualizações remotas online e configuração remota dos parâmetros do produto.
O modo de poupança de energia de baixo consumo determina com precisão o estado de ignição do veículo e os mecanismos inteligentes de suspensão e activação reduzem o consumo médio de energia de todo o sistema.

3. Lógica de Funcionamento

Após a instalação do dispositivo e quando as luzes amarela e azul permanecerem fixas, o equipamento entra em funcionamento normal.

Modo Estático (ignição desligada)
O ACC permanece desligado.
O dispositivo gera dados a cada 5 minutos.
Modo em Movimento (ignição ligada)
O ACC permanece ligado.
O dispositivo gera dados a cada 20 segundos.

Alarme de Falha de Energia

Quando o dispositivo estiver ligado a uma fonte de alimentação, detecta a presença de energia. Após 3 segundos da interrupção da alimentação, o dispositivo activa um alarme de falha de energia e envia os dados ao servidor.

Alarme de Excesso de Velocidade

Pode ser definido um limite de velocidade. Quando a velocidade do dispositivo ultrapassa esse valor, o equipamento activa um alarme de excesso de velocidade e envia os dados ao servidor.

4. Descrição das Luzes Indicadoras
Luz Vermelha – Indicador de Alimentação
Estado da luz Significado
Luz acesa Funcionamento normal
Luz apagada Dispositivo desligado
Luz Amarela – Indicador GSM
Estado da luz Significado
Pisca uma vez a cada 2 segundos Inicialização GSM
Luz acesa Comunicação GSM normal
Luz apagada GSM em modo de repouso / desligado
Luz Azul – Indicador GPS/BDS
Estado da luz Significado
Pisca uma vez a cada 2 segundos Procura de sinal GPS
Luz acesa GPS/BDS localizado
Luz apagada GPS/BDS em modo de repouso
