Descrição
Especificações Técnicas Detalhadas
Condutor
| Parâmetro |
Valor |
| Material |
Cobre electrolítico puro (pureza mínima 99,9%) |
| Tempera |
Cobre recozido – têmpera mole (classe 2 ou 5) |
| Estrutura |
7 fios (classe 2) ou 19 fios (classe 5 – fio flexível) |
| Diâmetro nominal do condutor |
1,78 mm |
| Secção real |
2,5 mm² |
Características Eléctricas
| Parâmetro |
Valor |
| Resistência eléctrica máxima (20°C) |
7,56 Ω/km |
| Condutividade |
100% IACS (mínimo) |
| Tensão nominal |
450/750 V |
| Tensão de ensaio (rigidez dieléctrica) |
2,5 kV / 5 min |
| Corrente admissível (método B1 – electroduto) |
21 A |
| Corrente de curto-circuito admissível (1s) |
280 A |
Capacidade de Carga (Corrente Aproximada)
| Tipo de Instalação |
Corrente Máxima (A) |
Potência em 127V (W) |
Potência em 220V (W) |
| Electroduto (2 condutores carregados) |
24 A |
3.048 W |
5.280 W |
| Electroduto (3 condutores carregados) |
21 A |
2.667 W |
4.620 W |
| Cabo directo no ar |
28 A |
3.556 W |
6.160 W |
Nota: A corrente máxima pode variar conforme a temperatura ambiente e o método de instalação. Para instalações permanentes, recomenda-se considerar uma margem de segurança de 20% a 30%.
Isolamento
| Parâmetro |
Valor |
| Material |
PVC (Policloreto de Vinil) |
| Espessura nominal |
0,8 mm (mínimo) |
| Diâmetro externo nominal |
3,5 – 3,8 mm |
| Temperatura de operação |
-10°C a +70°C (PVC 70°C) |
| Resistência de isolamento |
> 10 MΩ/km a 20°C |
Cores Disponíveis
| Cor |
Aplicação |
| Vermelho |
Fase (R) |
| Preto |
Fase (S / T) |
| Azul-claro |
Neutro (N) |
| Verde/Amarelo |
Terra / Protecção (PE) |
| Branco |
Retorno (comandos) |
| Cinzento |
Fase ou neutro (normas antigas) |

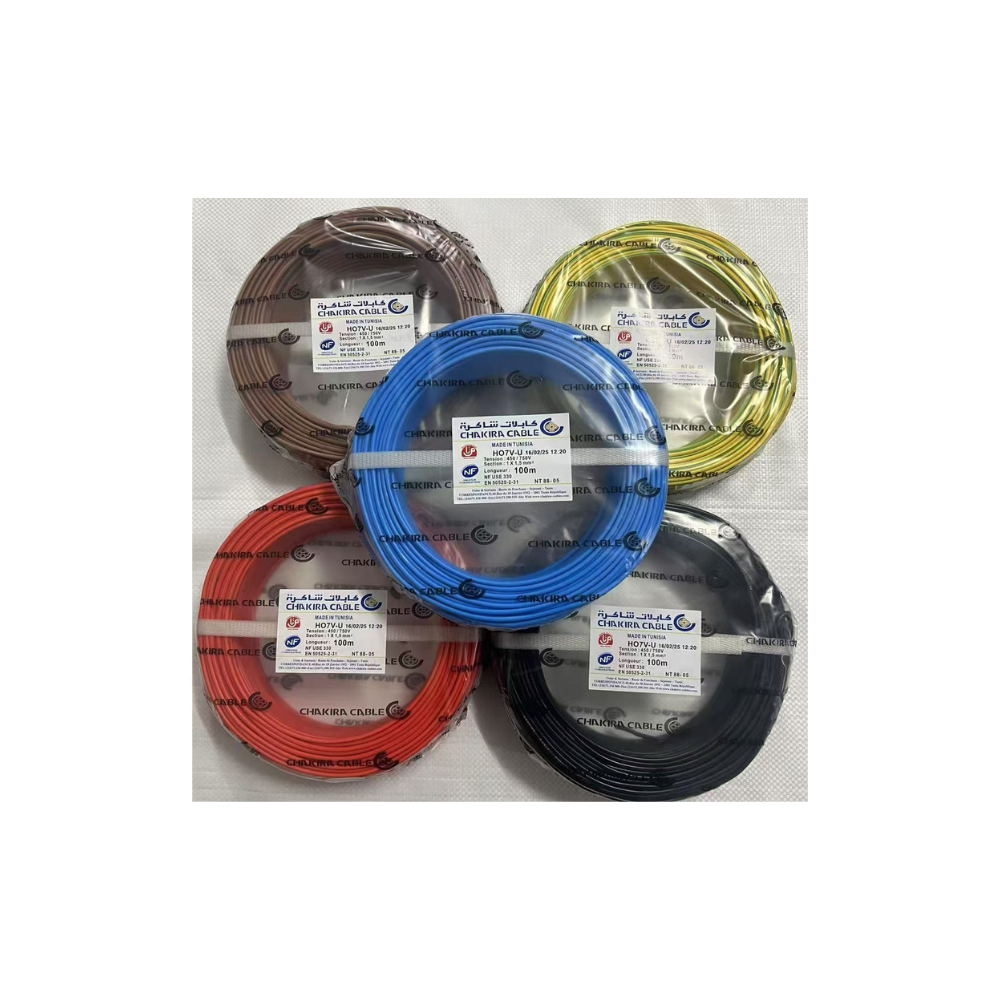

Informações de Embalagem
| Formato |
Comprimento |
Peso aproximado |
| Bobina |
100 m |
2,8 kg |
| Bobina |
50 m |
1,4 kg |
| Rolo |
10 m |
0,28 kg |
| Venda a metro |
Sob consulta |
|
